换热站远程监控方案

2020-03-05

真正做到无人值守智能化换热站。

◆ 实现换热站的集中监控、数据采集、控制管理、协助调度等

◆ 实时数据显示和远传中心功能

◆ 原始电流值的远程传送

◆ 本地或远程报警参数设置功能

◆ 本地或远程自控参数设定

ALADA装置互联服务(IDCS)

艾兰德发展装置互联服务(IDCS)技术，可以让应用软件透过互联网，连接到远端没有固定IP地址,没有公网IP地址,也没有VPN支持的设备。

对这些设备进行远端监视,控制。

利用有IDCS装置的触摸屏或组态盒，也能够使一些非控制器类的装置，连到IDCS服务器，提供能连上IDCS服务的客户端使用，例如远程IP摄像机…..

换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数信息，进而对供热过程进行有效的监测和控制。

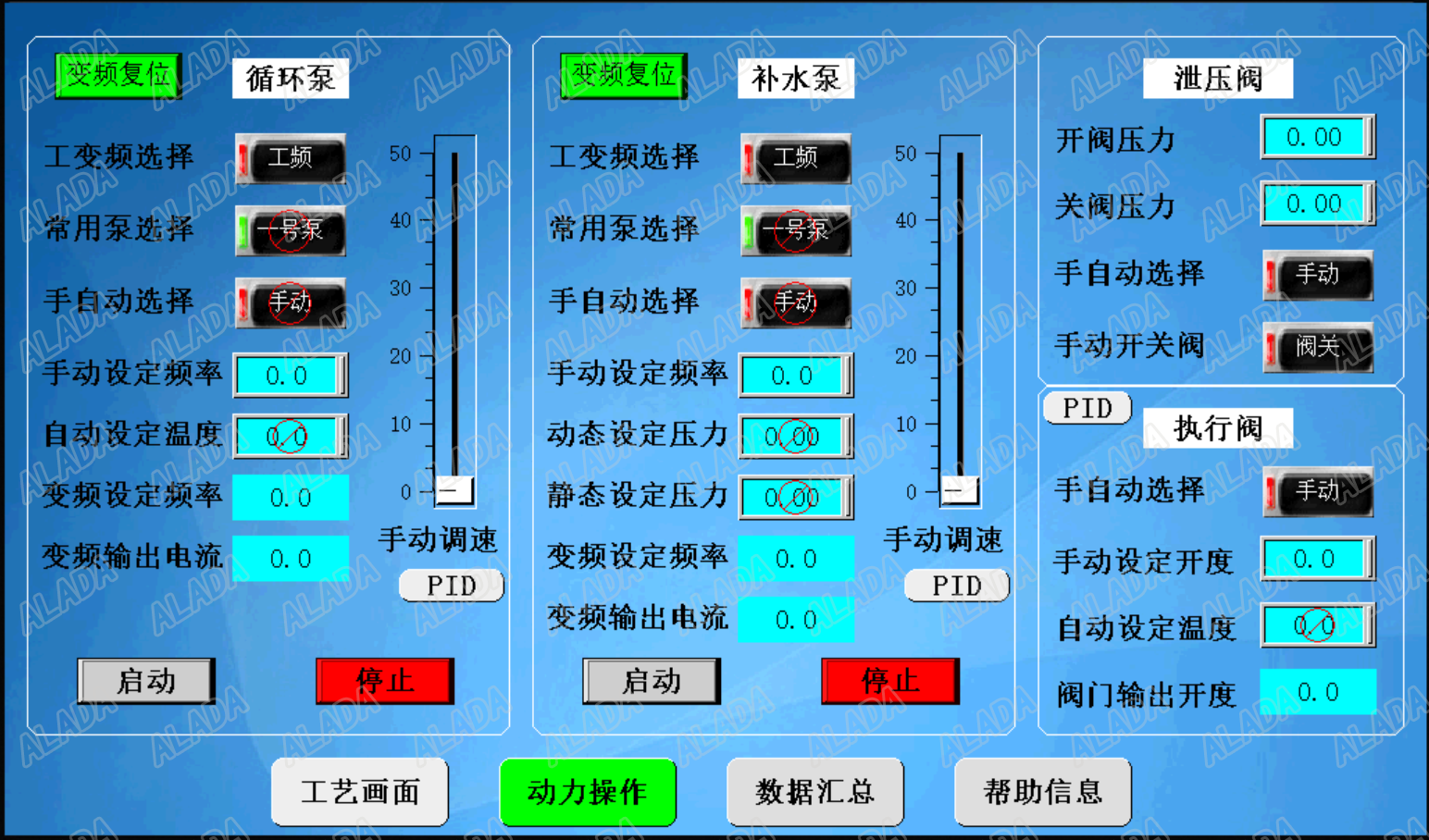

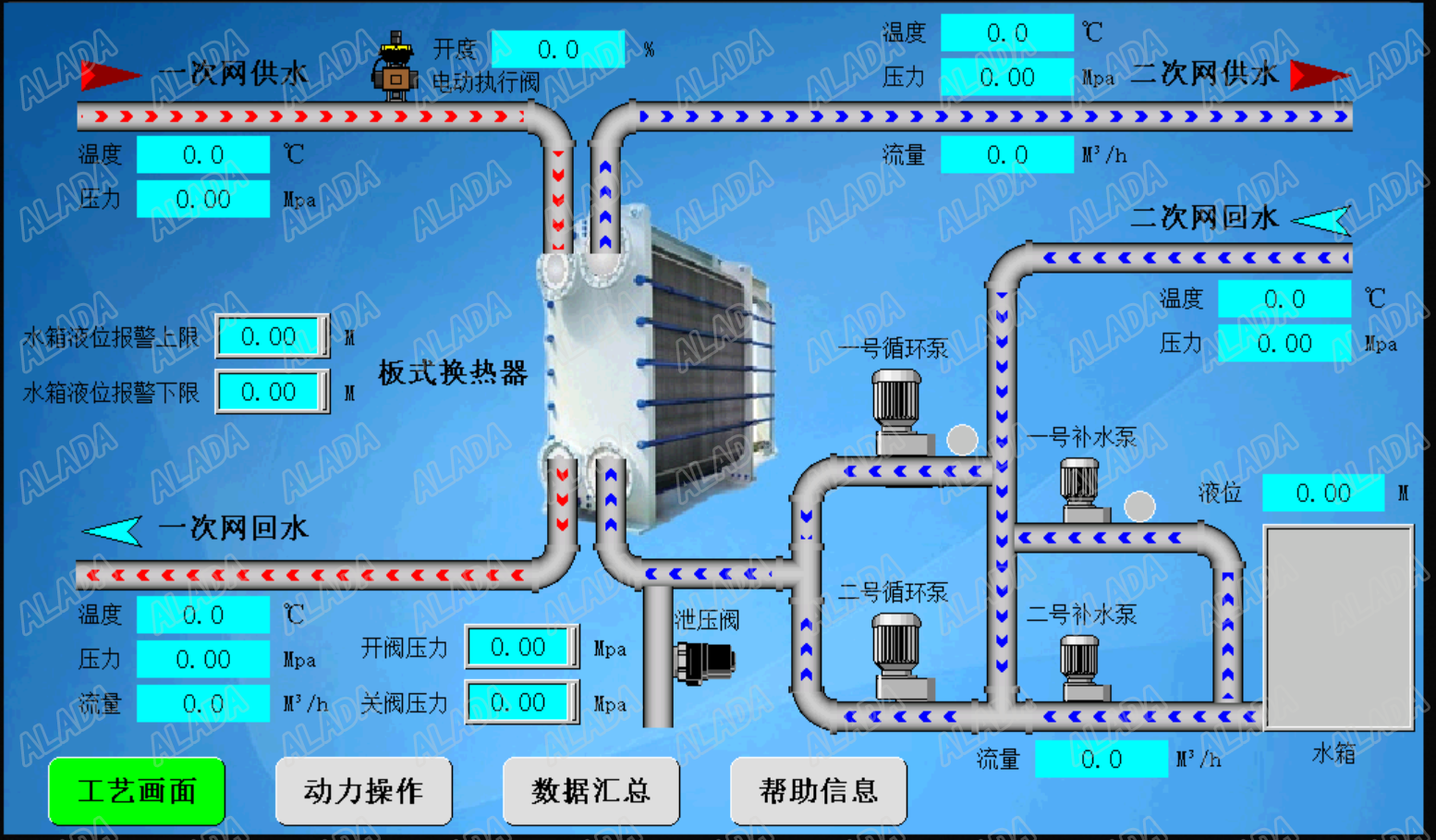

监控及操作画面实例

大连某集团换热站远程数据监控

1、     每个换热站增加一个PLC柜，作为一个远程分站

2、     每个分站增加一次网供回水压力监测、一次网供回水温度监测、二次网供回水压力监测、二次网供回水温度监测（4温度4压力）

3、     每个分站安装4路视频监控装置

4、     每个分站的温度、压力、视频信号通过网络传回集团办公室集中监控

5、     在集团办公室只需两台能上网的电脑即可

主要材料明细（单个换热站）：
