产品说明
- 产品名称：EM277 PROFBUS-DP接口模块
- 用于带PROFBUS-DP接口的分布式I/O系统
- 光电隔离，性能稳定
- 支持S7-200系列PLC（如CPU
- 支持带有DP主站功能的300CPU
- RS-485通讯波特率从9.6Kbs到12Mbs自适应
- 最多支持连接99个DP从站功能
返回产品详情
技术参数
|
电压范围 |
20.4-28.8V DC |
|
最大电流消耗（24VDC） |
70mA |
|
通讯口数量 |
1个RS485口 |
|
连接协议 |
PROFIBUS-DP |
|
站地址设置 |
0至99（由旋钮开关进行设置） |
|
每个段最多站数 |
32 |
|
每个网络最多站数 |
126，最大到99个EM277站 |
|
PROFIBUS-DP通讯速率 |
9.6、19.2、45.45、93.75、187.5和500K波特率； 1.5、3、6和12M波特率 |
|
电缆长度 |
|
|
93.75Kbps以下 |
1200米 |
|
187.5Kbps |
1000米 |
|
500Kbps |
400米 |
|
1-1.5Mbps |
200米 |
|
3-12Mbps |
100米 |
|
尺寸（长*宽*高） |
71*80*62 |

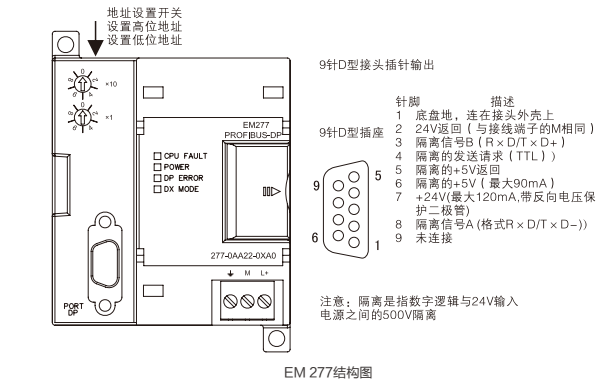

结构图
|
EM277模块LED指示灯 |
||||
|
LED |
OFF |
红色 |
红灯闪烁 |
绿灯 |
|
CPU故障 |
模块良好 |
内部模块故障 |
/ |
|
|
POWER |
没有24VDC用户电源 |
/ |
/ |
|
|
DP ERRO |
没有错 |
脱离数据交换模式 |
参数化/组态错误 |
24VDC用户电源良好 |
|
DX MODE |
不在数据交换模式 |
/ |
/ |
在数据交换模式 |
